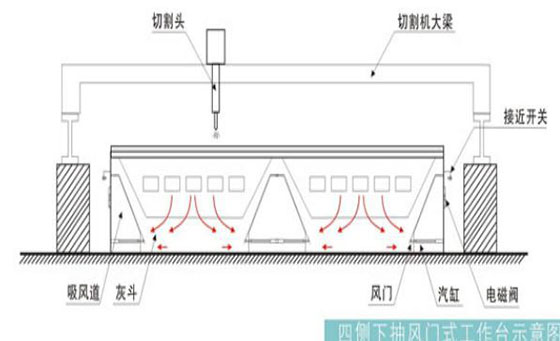

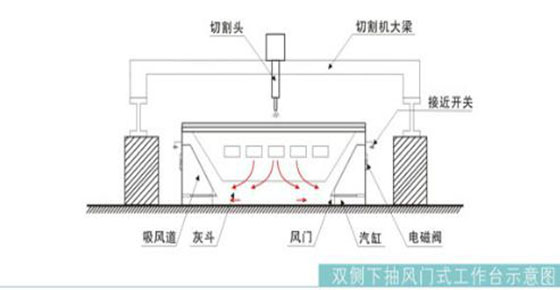

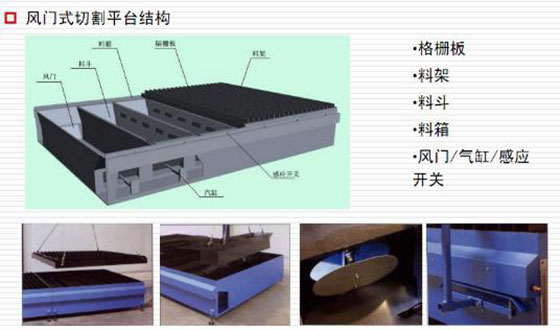

等離子切割煙塵凈化風門式切割平臺結構：
?

風門式切割平臺除塵系統特點：
切割平臺的抽風系統有效集中在切割機所在區域（寬度為切割平臺寬度，長度方向約1m），該區域隨切割頭移動而移動，有效節省了抽風量。
?

<

缺點：

結構較復雜，鋼材耗量大，制作精度要求高；

氣缸風門組件較多，故障點多，維修不便；

單個風門關閉不嚴或失效影響抽風效果；

清理不便；

同等切割平臺寬度，所需抽風量大，除塵投資較高。

優點：?

同等軌距下，有效切割寬度大；

抽風均勻，效果好，不受鋼板在切割平臺上的覆蓋率影響。

風門式切割平臺比較適合平臺寬度小于4m的除塵應用。

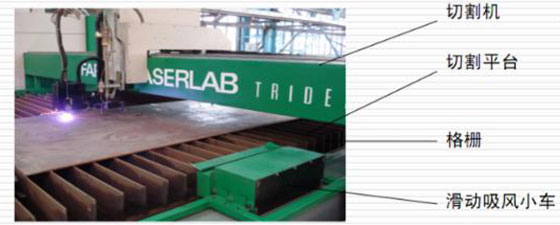

工作原理：

在切割平臺一側安裝方形吸風道，吸風道上方裝有一個可隨切割機一起移動的吸風小車，并在切割平臺的另一側裝有吹風風機?；瑒游L(fēng)小車切割頭吹風風機安裝在切割機沿衡量方向的同一直線上。利用切割平臺上的格柵板與切割鋼板形成“煙氣通道”。切割鋼板時，吹風風機將產生的切割煙塵通過“煙氣通道”吹向吸風小車吸風口，進入方形吸氣風道，最后進入凈化器主機進行切割煙塵凈化處理。

案例介紹：
